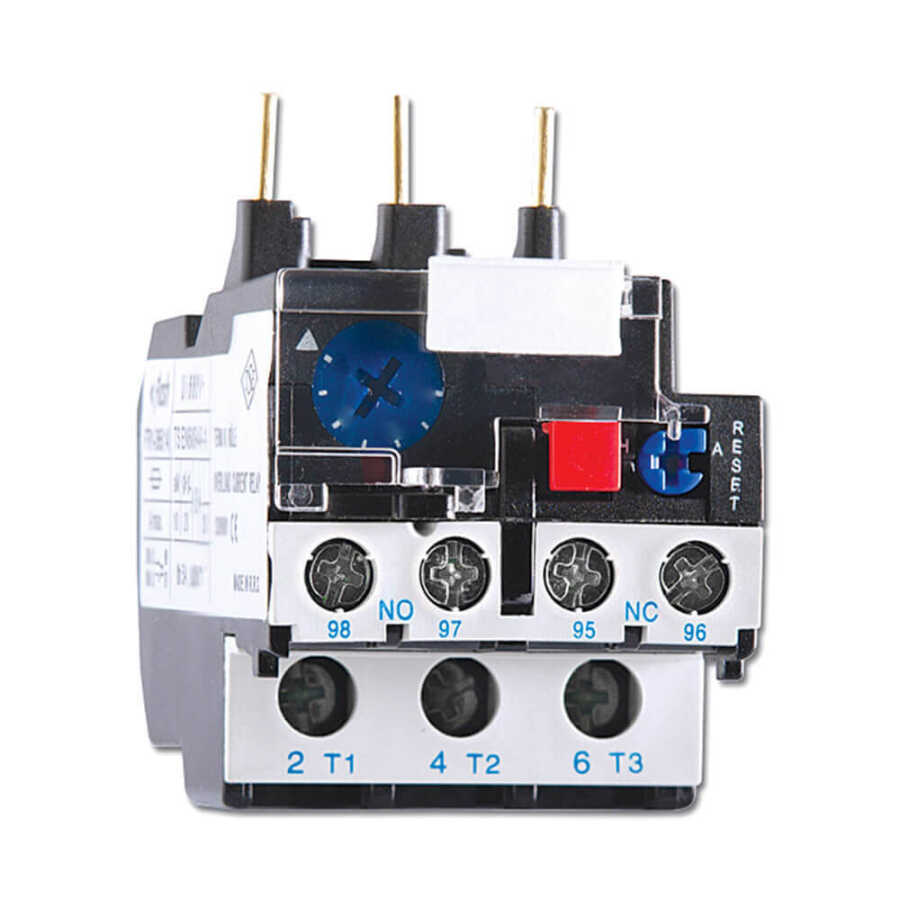

Tense SGR2-D3359 | Termik Aşırı Akım Rölesi 45 - 65

Endüstriyel motorların aşırı ısınmasını ve yüklenme kaynaklı arızalarını önlemek amacıyla geliştirilen Tense SGR2-D3359, yüksek hassasiyetli bir koruma birimidir. 45 Amper ile 65 Amper arasındaki ayarlanabilir akım sahası, özellikle orta ve büyük ölçekli motor sürücü devrelerinde esnek ve güvenilir bir kullanım sunar.

SGR2-D3359, kontaktör üzerine doğrudan geçmeli tasarımıyla pano montaj süreçlerini hızlandırır; ek kablolama ihtiyacını ve ray işgalini minimuma indirir. Üç fazlı sistemlerde akımı sürekli denetleyerek aşırı yük, faz kaybı veya faz dengesizliği gibi durumlarda saniyeler içinde devreyi keser. Bu sayede motor sargılarının yanmasını engelleyerek sistemin toplam ömrünü uzatır.

Teknik Özellikler

• Model: SGR2-D3359

• Tip: Kontaktör Üstü Geçmeli Ayarlı Termik Röle

• Ayarlanabilir Akım Aralığı: 45A – 65A (Hassas ayar kadranı)

• Faz Sayısı: 3 Faz (Trifaze)

• Maksimum Çalışma Gerilimi: 690V AC

• Yardımcı Kontaklar: 1NO + 1NC (Sinyal ve emniyet devresi entegrasyonu için)

• Sıfırlama (Reset): Manuel ve Otomatik seçenekli

• Koruma Fonksiyonları: Aşırı akım, Faz kaybı duyarlılığı, Termal aşırı yük

• Endüstriyel Standart: IEC/EN 60947-4-1 tam uyumlu

Öne Çıkan Özellikler

• Entegre Tasarım: Uyumlu kontaktörlerin çıkış terminallerine doğrudan oturan yapısı sayesinde pano içinde düzen sağlar ve işçilik maliyetlerini düşürür.

• Hassas Koruma Algoritması: Motorun nominal akım değerine göre milimetrik ayar yapılmasına olanak tanır, böylece motorun çalışma karakteristiğine tam uyum sağlar.

• Mekanik Faz Kaybı Duyarlılığı: Fazlardan birinin kesilmesi durumunda motorun iki faza kalarak aşırı ısınmasını önleyen iç mekanik kilit sistemine sahiptir.

• Modüler Resetleme: Üzerindeki buton aracılığıyla, arıza giderildikten sonra sistemin otomatik mi yoksa yetkili personel müdahalesiyle mi devreye gireceği kolayca seçilebilir.

• Test ve Durdurma İmkanı: Bakım esnasında röle kontaklarını kontrol etmeyi sağlayan mekanik test fonksiyonu ve manuel durdurma butonu ile donatılmıştır.

Uygulama Alanları

• Sanayi tipi havalandırma fanları ve büyük aspiratör sistemleri.

• Orta ve yüksek kapasiteli hidrofor ve su pompası kontrol panoları.

• Fabrika içi konveyör bant motorları ve paketleme hatları.

• Vidalı kompresörler ve endüstriyel soğutma grupları.

• Vinç yardımcı motorları ve asansör kontrol sistemleri.
