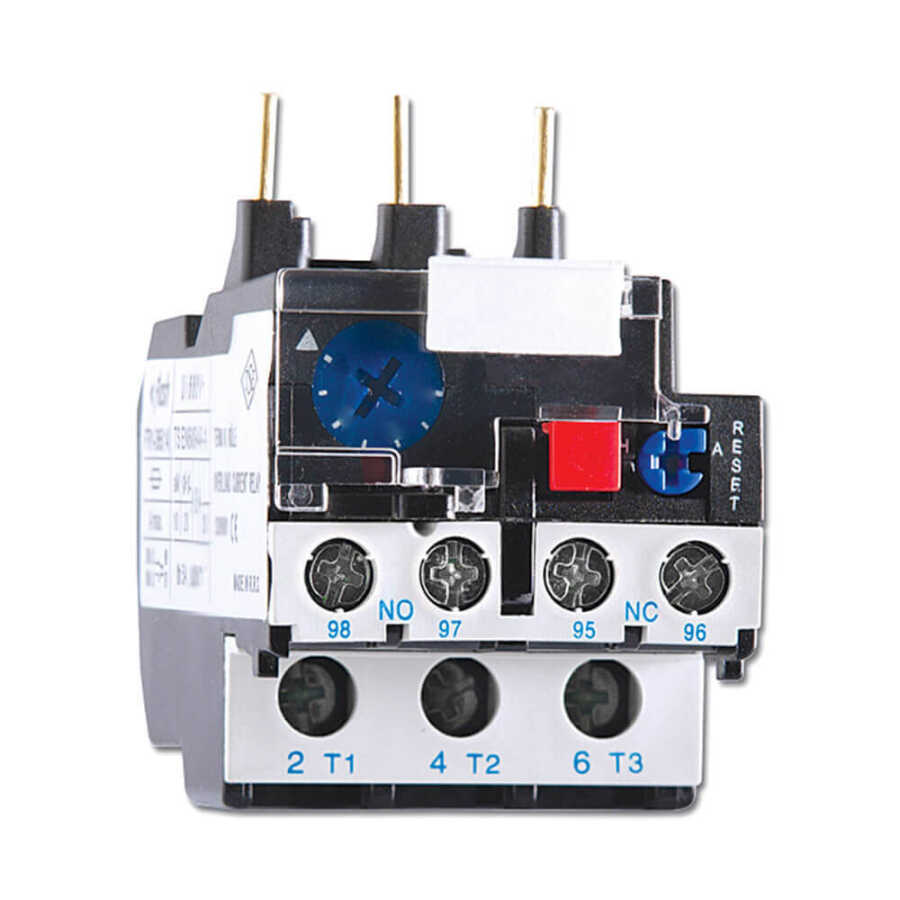

Tense SGR2-D1316 Termik Aşırı Akım Koruma Roleleri 9-13

Üç fazlı elektrik motorlarını aşırı yüklenme ve faz kaybı gibi elektriksel risklere karşı korumak için tasarlanan Tense SGR2-D1316, hassas ve güvenilir bir termik koruma çözümüdür. 9 Amper ile 13 Amper arasındaki ayarlanabilir akım sahası, özellikle orta segmentteki motor sürücü devrelerinde esnek bir kullanım sunar.

SGR2-D1316, kontaktör üzerine doğrudan geçmeli yapısı sayesinde pano montajında büyük hız ve pratiklik kazandırır; ek kablolama ihtiyacını ve ray işgalini ortadan kaldırır. Motor devresindeki akımı sürekli izleyen bu termik röle, aşırı akım veya mekanik zorlanma tespit ettiğinde milisaniyeler içinde kumanda devresini keserek motor sargılarının yanmasını önler.

Teknik Özellikler

• Model: SGR2-D1316

• Tip: Kontaktör Üstü Geçmeli Ayarlı Termik Röle

• Ayarlanabilir Akım Aralığı: 9A – 13A (Hassas ayar skalası)

• Faz Sayısı: 3 Faz (Trifaze)

• Maksimum Çalışma Gerilimi: 690V AC

• Yardımcı Kontaklar: 1NO + 1NC (Hata bildirimi ve emniyet kilidi için)

• Reset (Sıfırlama): Manuel (M) ve Otomatik (A) reset seçenekleri

• Koruma Fonksiyonları: Aşırı akım, Faz kaybı duyarlılığı, Termal aşırı yük

• Endüstriyel Standart: IEC/EN 60947-4-1 tam uyumlu

Öne Çıkan Özellikler

• Pratik Montaj Tasarımı: Uyumlu kontaktörlerin çıkış terminallerine doğrudan oturan yapısı sayesinde pano içinde düzen sağlar ve montaj işçilik maliyetlerini düşürür.

• Hassas Motor Optimizasyonu: Üzerindeki döner kadran ile motorun nominal akımına (In) göre tam doğrulukla set edilebilir, böylece motor karakteristiğine tam uyum sağlar.

• Faz Kaybı Hassasiyeti: Motorun iki faza kalarak aşırı ısınmasını ve geri dönülemez sargı hasarı almasını önleyen mekanik duyarlılığa sahiptir.

• Modüler Resetleme: Arıza giderildikten sonra sistemin otomatik mi yoksa teknik personel müdahalesiyle mi (manuel) devreye alınacağı kullanıcı tarafından kolayca seçilebilir.

• Dahili Test ve Stop Butonu: Bakım süreçlerinde röle kontaklarını kontrol etmeyi sağlayan mekanik test fonksiyonu ve acil durdurma butonu ile donatılmıştır.

Uygulama Alanları

• Sanayi tipi orta ölçekli havalandırma fanları ve aspiratör sistemleri.

• Hidrofor ve endüstriyel su pompası kontrol panoları.

• Lojistik konveyör hatları ve paketleme makineleri.

• Vidalı kompresörler ve soğutma grubu yardımcı motorları.

• Vinç ve asansör kumanda tablolarındaki motor koruma devreleri.
